速度與精度
無論是半導體、光學加工、納米材料、3C電子、超精密加工、微機電等行業，都離不開對精密元器件的表面粗糙度、幾何輪廓等參數的測量分析。我們的YNM白光干涉3D形貌測量?jī)x是一款用于精密零部件表面納米級測量的精密儀器，可以幫助客戶在所有條件和環境中安全快速測量，這款智能機器以出色的精度、速度和效率滿足客戶最嚴格的要求。
● 智能解決方案帶來的多功能性
高清晰度可視化CCD相機與白光干涉測頭相結合，可快速定位被測區域，宏觀、微觀結構一目了然。
● 高工藝可靠性
獨特的隔振系統和氣浮移動平臺，能夠有效隔離多頻率振動，消除環境振動和噪聲影響，保障了測量系統的高重復性。
● 測量效率最高
150mm x 150 mm氣浮移動測臺結合專業掃描軟件，可以對大尺寸工件一鍵拼接測量；又可對多工件快速重復測量。
● 專業測量分析軟件
MountainsMap? 軟件被全球數以千計的工程師、科學家和計量學家使用，是 2D 和 3D 表面紋理分析和計量的專業工具。
白光干涉法(WLI)測量原理
白光干涉法(WLI) 是一種非接觸式光學測量方法。它利用電磁波的干擾能力，在固定的時間與空間的相位關系上發生干涉效應。WLI 使用相干長度短的光源，這種光源發出的波包的時間維度在飛秒范圍內。飛秒范圍內的相干時間對應于微米范圍內的相干長度，能實現精確的形貌測量。

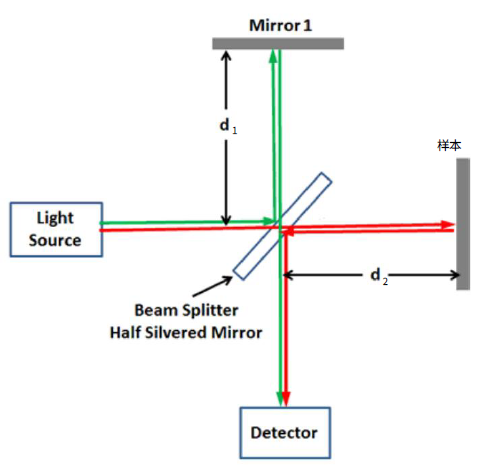

| 光從光源發出到達被測物表面。 在光線到達被測物之前，一部分光線從半透鏡反射到參考鏡上（Mirror 1，距離d1），一部分光學穿過半透鏡達到樣品表面； 從樣品反射回來的光束經半透鏡反射到達傳感器（距離d2，紅色箭頭）； 同時，從參考鏡反射回來的光束也到達傳感器（綠色箭頭）； |

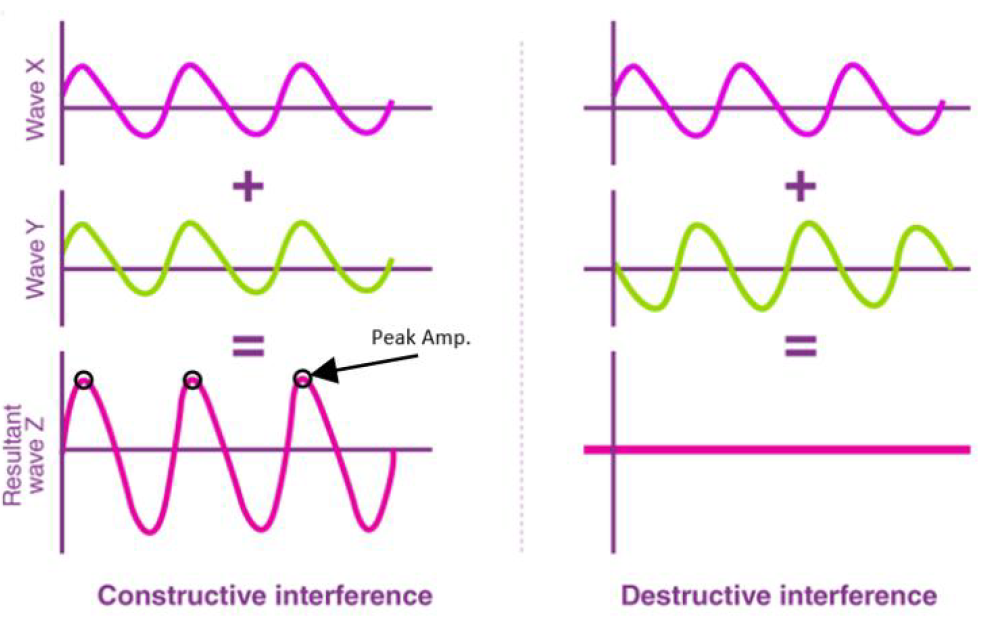

| 粉色波形是我們用紅色箭頭收集形成的數據，綠色波形是我們用綠色箭頭收集形成的數據； 距離d1和d2直接影響這些波形曲線的形成，這些波形產生干涉，兩個波形曲線越相似，振幅就越高。 當所有的峰值振幅相互疊加，就得到了上面的干涉振幅圖。 |
YNM 應用領域
半導體制造： 用于晶圓、芯片和其他半導體元件的表面形貌測量。 |
|
精密機械加工： 對機械零部件進行三維測量，評估其加工精度和表面質量。 |
|
材料科學： 研究各種材料的表面特性，包括金屬、陶瓷、聚合物等。 |
|
光學元件制造： 測量光學元件的表面形狀和粗糙度，確保其光學性能符合設計要求。 |
|
生物醫學工程： 用于測量和分析生物樣本的表面結構，如細胞、組織等。 |
|
YNM 技術規格
物鏡倍率 | 2X | 4X | 8X | 10X | 20X | 50X | 100X |
視場 mm2 | 6.5x6.1 | 3.3x3.1 | 1.6x1.5 | 1.3x1.2 | 0.65x0.61 | 0.26x0.25 | 0.13x0.12 |
工作距離 mm | 43.0 | 42.9 | 12.8 | 7.4 | 4.7 | 3.4 | 2.0 |
數值孔徑 | 0.1 | 0.15 | 0.25 | 0.3 | 0.4 | 0.5 | 0.7 |
橫向分率 μm | 20 | 10 | 5 | 4 | 2 | 0.8 | 0.4 |
光學分率 nm | 100(2nm) | 100（2nm） | 100（2nm） | 100（1nm） | 70（1nm） | 50（1nm） | 30（1nm） |
重復性nm | 100（5） | 100（1） | |||||
可測樣品反射率 | 0.1% - 100% | ||||||
光源 | 高功率LED, Ic=630nm | ||||||
X、Y位移平臺 | 行程：150 mm * 150 mm；分辨率：0.1μm | ||||||
Z軸掃描 | 行程：40mm；標準分辨率： 20nm；超精分辨率：1nm | ||||||
速度與精度
無論是半導體、光學加工、納米材料、3C電子、超精密加工、微機電等行業，都離不開對精密元器件的表面粗糙度、幾何輪廓等參數的測量分析。我們的YNM白光干涉3D形貌測量?jī)x是一款用于精密零部件表面納米級測量的精密儀器，可以幫助客戶在所有條件和環境中安全快速測量，這款智能機器以出色的精度、速度和效率滿足客戶最嚴格的要求。
● 智能解決方案帶來的多功能性
高清晰度可視化CCD相機與白光干涉測頭相結合，可快速定位被測區域，宏觀、微觀結構一目了然。
● 高工藝可靠性
獨特的隔振系統和氣浮移動平臺，能夠有效隔離多頻率振動，消除環境振動和噪聲影響，保障了測量系統的高重復性。
● 測量效率最高
150mm x 150 mm氣浮移動測臺結合專業掃描軟件，可以對大尺寸工件一鍵拼接測量；又可對多工件快速重復測量。
● 專業測量分析軟件
MountainsMap? 軟件被全球數以千計的工程師、科學家和計量學家使用，是 2D 和 3D 表面紋理分析和計量的專業工具。
白光干涉法(WLI)測量原理
白光干涉法(WLI) 是一種非接觸式光學測量方法。它利用電磁波的干擾能力，在固定的時間與空間的相位關系上發生干涉效應。WLI 使用相干長度短的光源，這種光源發出的波包的時間維度在飛秒范圍內。飛秒范圍內的相干時間對應于微米范圍內的相干長度，能實現精確的形貌測量。
| 光從光源發出到達被測物表面。 在光線到達被測物之前，一部分光線從半透鏡反射到參考鏡上（Mirror 1，距離d1），一部分光學穿過半透鏡達到樣品表面； 從樣品反射回來的光束經半透鏡反射到達傳感器（距離d2，紅色箭頭）； 同時，從參考鏡反射回來的光束也到達傳感器（綠色箭頭）； |
| 粉色波形是我們用紅色箭頭收集形成的數據，綠色波形是我們用綠色箭頭收集形成的數據； 距離d1和d2直接影響這些波形曲線的形成，這些波形產生干涉，兩個波形曲線越相似，振幅就越高。 當所有的峰值振幅相互疊加，就得到了上面的干涉振幅圖。 |
YNM 應用領域
半導體制造： 用于晶圓、芯片和其他半導體元件的表面形貌測量。 |
|
精密機械加工： 對機械零部件進行三維測量，評估其加工精度和表面質量。 |
|
材料科學： 研究各種材料的表面特性，包括金屬、陶瓷、聚合物等。 |
|
光學元件制造： 測量光學元件的表面形狀和粗糙度，確保其光學性能符合設計要求。 |
|
生物醫學工程： 用于測量和分析生物樣本的表面結構，如細胞、組織等。 |
|
YNM 技術規格
物鏡倍率 | 2X | 4X | 8X | 10X | 20X | 50X | 100X |
視場 mm2 | 6.5x6.1 | 3.3x3.1 | 1.6x1.5 | 1.3x1.2 | 0.65x0.61 | 0.26x0.25 | 0.13x0.12 |
工作距離 mm | 43.0 | 42.9 | 12.8 | 7.4 | 4.7 | 3.4 | 2.0 |
數值孔徑 | 0.1 | 0.15 | 0.25 | 0.3 | 0.4 | 0.5 | 0.7 |
橫向分率 μm | 20 | 10 | 5 | 4 | 2 | 0.8 | 0.4 |
光學分率 nm | 100(2nm) | 100（2nm） | 100（2nm） | 100（1nm） | 70（1nm） | 50（1nm） | 30（1nm） |
重復性nm | 100（5） | 100（1） | |||||
可測樣品反射率 | 0.1% - 100% | ||||||
光源 | 高功率LED, Ic=630nm | ||||||
X、Y位移平臺 | 行程：150 mm * 150 mm；分辨率：0.1μm | ||||||
Z軸掃描 | 行程：40mm；標準分辨率： 20nm；超精分辨率：1nm | ||||||
